Neuralink запатентовала чипы с алмазной защитой, которые исчезают внутри черепа

Черновик перевода статьи Ming из X. Источник: x.com/tslaming/status/2053653560991297634. Оригинальное название: “Neuralink has patented the way to build diamond-shielded chips that vanish inside the human skull”.

Neuralink has patented the way to build diamond-shielded chips that vanish inside the human skull
Neuralink has patented the way to build diamond-shielded chips that vanish inside the human skull

Поместить высокопроизводительный компьютерный чип в человеческое тело — это примерно как бросить нежную губку в тёплую коррозионную ванну с солёной водой. Организм агрессивно пытается «закоротить» электронику, а толстый титановый корпус, который обычно нужен для защиты, делает устройство слишком крупным, чтобы его можно было спрятать.

Это физический парадокс, который десятилетиями сдерживал развитие интерфейсов мозг-компьютер: можно иметь мощное устройство или маленькое устройство, но не оба сразу.

Neuralink обошла этот парадокс, полностью переосмыслив анатомическую структуру микрочипа и создав железо, которое буквально исчезает внутри черепа. Опубликованный 10 февраля 2026 года патент US 12,550,780 B2 раскрывает тщательно охраняемый процесс die reconstitution, который компания использует для создания имплантов следующего поколения.

Ключевое изобретение настолько же элегантно, насколько сложно в производстве. Вместо того чтобы заворачивать процессор в громоздкую защитную «банку», Neuralink встраивает неинкапсулированный, голый кремниевый кристалл прямо в микроскопический карман, выточенный в продвинутой кристаллической подложке. Микроскопические зазоры заполняются специальным полимером, а вся структура полируется до субмикронной плоскости.

Так получается ровная, бесшовная основа, на которую можно печатать сверхплотную проводку прямо поверх голого кремния. Это позволяет обойти неуклюжую традиционную пайку, которая обычно добавляет объём, и подготовить основу для непроницаемой алмазной брони молекулярного уровня.

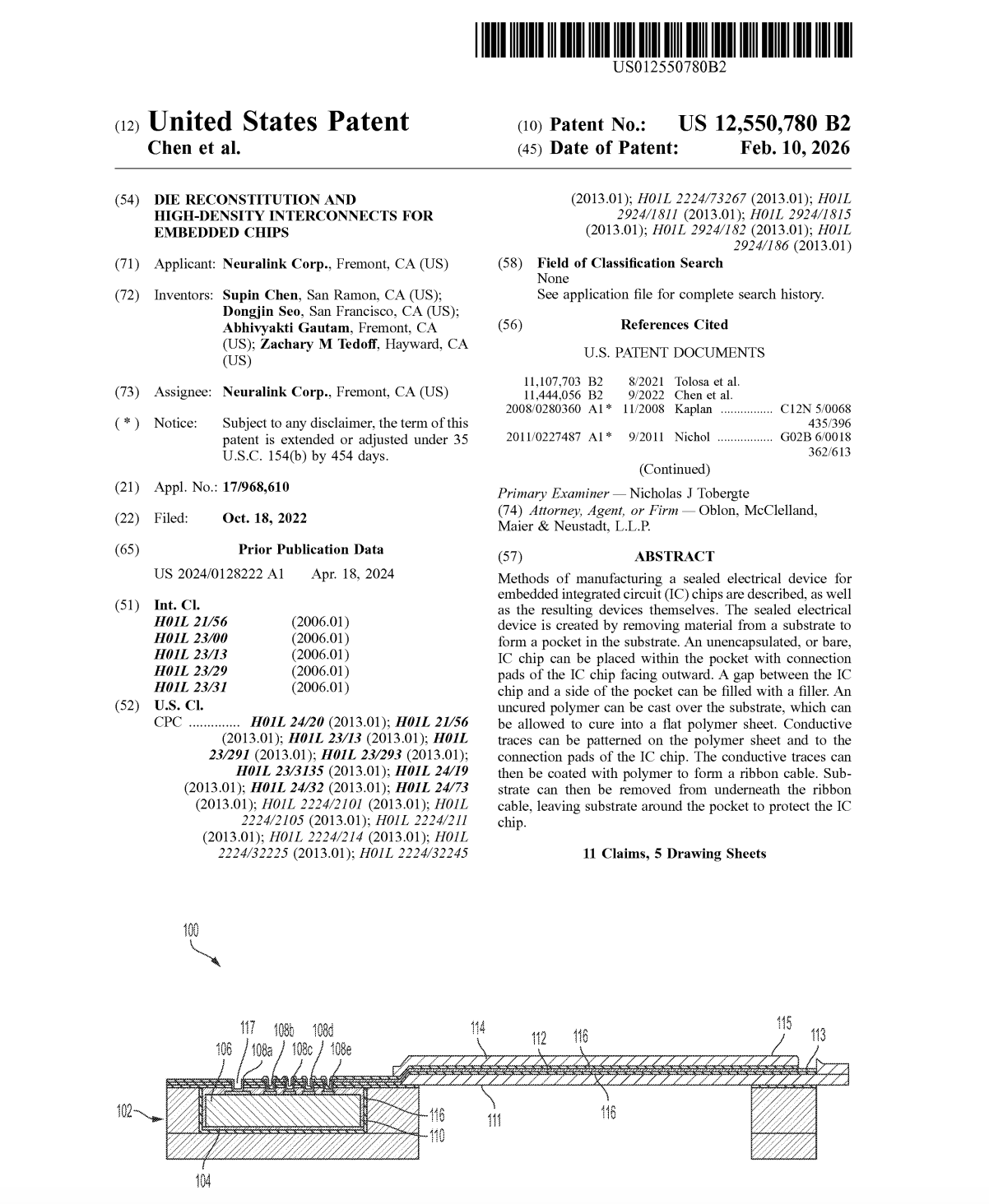

Схема из оригинальной статьи: die reconstitution и защитные слои
Схема из оригинальной статьи: die reconstitution и защитные слои

Но чтобы понять, как Neuralink заставляет высокомощное железо исчезать, сначала нужно посмотреть на конкретный инженерный дефект, который преследует медицинские импланты больше пятидесяти лет.

⚖️ Техническое узкое место: точка отказа feedthrough

Главная проблема не только в том, что солёная вода вызывает коррозию. Проблема в том, что традиционные методы защиты от неё не позволяют устройству исчезнуть.

В стандартном медицинском импланте, например кардиостимуляторе, электроника находится внутри лазерно-сваренной титановой коробки. Сигналы входят и выходят через feedthroughs — по сути, крошечные изолированные отверстия в металле, которые работают как специализированные водонепроницаемые порты. Они позволяют проводам проходить через герметичный корпус, не впуская «океан» внутрь.

Для десятка проводов это работает нормально. Но Neuralink целится в тысячи каналов. Чем больше электрических соединений, тем больше нужно feedthrough-отверстий. Каждое такое отверстие — потенциальная точка отказа, где влага может пройти за счёт wicking: капиллярного эффекта, когда жидкость втягивается в узкое пространство, как вода поднимается по бумажному полотенцу.

Если попытаться одновременно уменьшить коробку, чтобы спрятать её под кожей головы, и увеличить число отверстий, структурная целостность — фундаментальная прочность и стабильность герметичного уплотнения — рушится. Получается проблема «швейцарского сыра»: чем больше данных вы хотите считывать, тем выше шанс, что устройство начнёт протекать и закоротит.

Стандартные печатные платы внутри таких коробок тоже портят исчезновение. Они слишком пористые: пронизаны микроскопическими зазорами, которые впитывают влагу как плотная губка. Они используют медные дорожки — плоские металлические «магистрали» для электричества — и паяные соединения, маленькие капли металлического клея для фиксации компонентов.

По сравнению с нейроном всё это физически огромно и не выдерживает плотность, нужную для 10 000+ каналов, не превращая имплант в заметный теплогенерирующий кирпич.

Чтобы решить эту катастрофу «швейцарского сыра», нужен не просто лучший герметик. Нужно полностью отказаться от громоздкой титановой коробки и переписать физический след чипа.

Чтобы заставить высокомощный процессор исчезнуть, Neuralink поняла: нужно перестать просто защищать чип и начать перестраивать его анатомию. Первый шаг — Die Reconstitution. Это процесс, при котором процессор раздевают до голого кремниевого кристалла — сырого, неупакованного квадрата полупроводникового материала, который и выполняет вычисления.

Удаляя традиционную пластиковую или керамическую оболочку, они убирают «мёртвое пространство», которое обычно составляет до 80% размера чипа. Вместо стандартной печатной платы эти голые кристаллы помещаются в кастомные микрокарманы, вырезанные в продвинутых монокристаллических подложках вроде нитрида галлия (GaN) или арсенида галлия (GaAs).

Такие подложки — это твёрдые материалы с непрерывной, неразорванной кристаллической решёткой. Они гораздо стабильнее и эффективнее отводят тепло, то есть могут уводить тепло от процессора быстрее, чем коммерческая PCB.

После посадки чипа оставшиеся зазоры заполняются специальным полимером, а затем используются промышленные методы планаризации: fly-cutting и lapping. Эти высокоточные техники срезают и полируют поверхность, пока чип и подложка не становятся единым, неразличимым, субмикронно плоским «электронным полом». На этом масштабе железо фактически исчезает в базовом материале.

Когда процессор уже спрятан в подложке, Neuralink может наконец разобраться с клубком проводов, который обычно мешает спрятать высококанальные импланты.

🧵 Победа над «швейцарским сыром»: исчезающе тонкие литографические нити

После того как чип оказался заподлицо с подложкой, традиционная проблема feedthrough решается заменой физических проводов на литографические дорожки. Это электрические цепи, напечатанные с помощью света, который вытравливает узоры почти на атомном масштабе.

Neuralink наносит тонкий слой незатвердевшего полимера на всю поверхность и использует высокоточную литографию — тот же процесс, с помощью которого создают сложную архитектуру компьютерных чипов, — чтобы «напечатать» электрические пути.

Это не просто провода. Это проводящие дорожки: ультратонкие металлические пути, нанесённые прямо на полимер и контактные площадки чипа. Такой подход убирает необходимость в громоздких паяных соединениях или механических пинах, которые со временем могли бы протечь или добавить ненужную толщину устройству.

Наслаивая эти уровни, Neuralink создаёт кастомный ленточный кабель, встроенный в саму структуру устройства. Подобно тому как вены встроены в ткань, а не приклеены сверху, это даёт плотность соединений в 30 раз выше, чем у традиционного медицинского железа. Именно этот прорыв позволяет тысячам каналов существовать в пространстве размером с монету, а всей проводке буквально исчезать в толщине нескольких листов бумаги.

Но сделать железо достаточно тонким, чтобы оно исчезло, бесполезно, если оно не может пережить коррозионную химию тела без громоздкого титанового щита.

🛡️ Алмазная броня: молекулярная защита для голого чипа

Чтобы выжить в коррозионной среде мозга без тяжёлой металлической коробки, устройству нужен барьер, непроницаемый на молекулярном уровне. Neuralink использует Atomic Layer Deposition (ALD) — продвинутый вакуумный процесс, который осаждает ультратонкие плёнки ровно по одному атомному слою за раз, — чтобы вырастить поверх электроники «кожу» из оксида гафния.

Также применяется Chemical Vapor Deposition (CVD), чтобы выращивать настоящий алмаз или карбид кремния.

Это не просто покрытие. Это алмазный щит, выращенный атом за атомом. Он даёт железу прочность драгоценного камня, оставаясь достаточно тонким, чтобы быть невидимым.

Самая важная инженерная деталь здесь — Under-Bump Metallization (UBM). Даже в алмазном щите должны быть отверстия, чтобы электроды могли подключаться. Чтобы влага не втягивалась в эти отверстия, металлические контактные bump’ы проектируются так, чтобы физически перекрывать края алмазного покрытия.

Это работает как заклёпка или грибовидная пробка, полностью закрывающая край отверстия. Получается механическое «уплотнение внутри уплотнения», похожее на дверь под давлением: даже если влага достигнет места электрода, она не сможет обойти алмазный барьер и добраться до чувствительного кремния внутри.

Но непроницаемое алмазное хранилище полезно только в том случае, если оно всё ещё может общаться с более крупными компонентами системы, не нарушая свой фокус с исчезновением.

🕳️ Мосты от микро к макро: невидимые кольца и лазерно-сваренные хранилища

Последний вызов — соединить этот микроскопический мир с макрокомпонентами: более крупными частями железа вроде катушек питания и беспроводных антенн, которые находятся над чипом. Neuralink вытравливает крошечные vias — микроскопические вертикальные туннели, работающие как высокотехнологичные лифтовые шахты для электрических сигналов, — через алмазную броню к отдельной плате в защитном верхнем хранилище.

Чтобы сохранить водонепроницаемость этого хранилища без лишнего объёма, используется блестящий механический трюк: металлическое кольцо с треугольным сечением. У треугольника острый, похожий на лезвие край, поэтому под давлением он хорошо сжимается. Когда верхний корпус прижимается к этому кольцу, треугольный кончик деформируется и идеально подстраивается под микроскопические «холмы и долины» топографии подложки.

Так создаётся идеальное металлическое уплотнение металл-к-металлу, которое затем закрывается лазерной сваркой с использованием аморфного кремния. Он плавится и работает как специализированный стеклянный клей. В результате получается практически неразрушимое вакуумно-герметичное хранилище для батареи и беспроводных компонентов, достаточно маленькое, чтобы оставаться скрытым под кожей головы.

Спроектировать эти исчезающие защиты — одно дело. Но их производство создаёт последнюю проблему, которая обычно уничтожила бы сам кремний, который нужно защитить.

🏭 Инженерный чит-код: как построить алмазную броню, не расплавив чип

Самая интересная часть метода Chip-Last — то, как Neuralink избегает уничтожения собственного железа в процессе «исчезновения». Выращивание высокопроизводительной алмазной брони требует экстремальных температур, которые мгновенно сожгли бы кремниевый процессор.

Чтобы обойти это, используется Etch Stop или жертвенный слой — временные микроскопические строительные леса. Сначала весь алмазный щит и сложные ленточные кабели строятся поверх этой временной опорной структуры, пока чипа ещё нет.

Когда высокотемпературная обработка завершена, чувствительный кремниевый чип помещают в его карман. Затем с помощью целевых химических веществ растворяют жертвенный слой, выборочно «расплавляя» строительные леса, не повреждая деликатную электронику.

Это элегантно «освобождает» ленточный кабель от жёсткой подложки. Удаление физического якоря позволяет кабелю свободно плавать и безопасно сгибаться вместе с естественными пульсациями живого мозга. Так алмазно-защищённое железо Neuralink остаётся функциональным, даже когда исчезает в естественной среде тела.

Теперь, когда Neuralink может строить эти неразрушимые микроскопические хабы, последствия для будущего человеческой биологии становятся ошеломляющими.

Этот патент — производственный blueprint, который переводит Neuralink из лабораторного любопытства в массово производимое медицинское устройство. Ключевое изобретение, die reconstitution, — фундаментальная причина, по которой текущий сенсор N1 может оставаться полностью невидимым под кожей головы, одновременно обрабатывая огромные объёмы данных.

Для сегодняшних продуктов Neuralink этот прорыв уже решил непосредственную проблему масштаба. Убирая стандартную упаковку чипа, Neuralink использует тот факт, что голый кремниевый кристалл занимает примерно 20% объёма коммерчески упакованного чипа.

Эта огромная экономия пространства позволяет текущему сенсору N1 размещать процессор, батарею и беспроводные модули в едином footprint размером 23 × 18 × 2 мм. Высокоплотные соединения сохраняют толщину устройства всего 2 мм, позволяя ему сидеть идеально заподлицо в небольшой полости черепа.

Если смотреть в будущее, патент даёт дорожную карту для резкого масштабирования нейроинтерфейса. Сегодня N1 работает с 1 024 каналами, но roadmap требует имплантов, способных мультиплексировать до 10 000 каналов. Процесс die reconstitution позволяет Neuralink удовлетворить этот спрос, размещая несколько голых чипов в разных областях мозга.

Кроме того, переход к алмазным покрытиям и оксиду гафния решает критическую проблему хронической стабильности. Устраняя wicking влаги на молекулярном уровне, Neuralink проектирует устройства, способные выдерживать физиологические условия годами. Это важный переход от временного хирургического эксперимента к постоянному медицинскому продукту.
